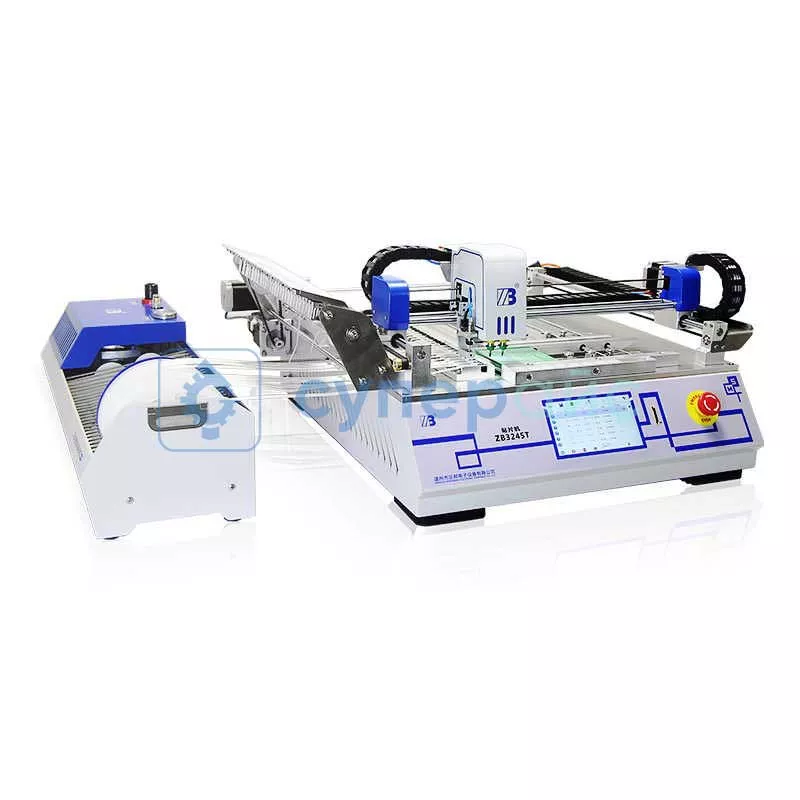

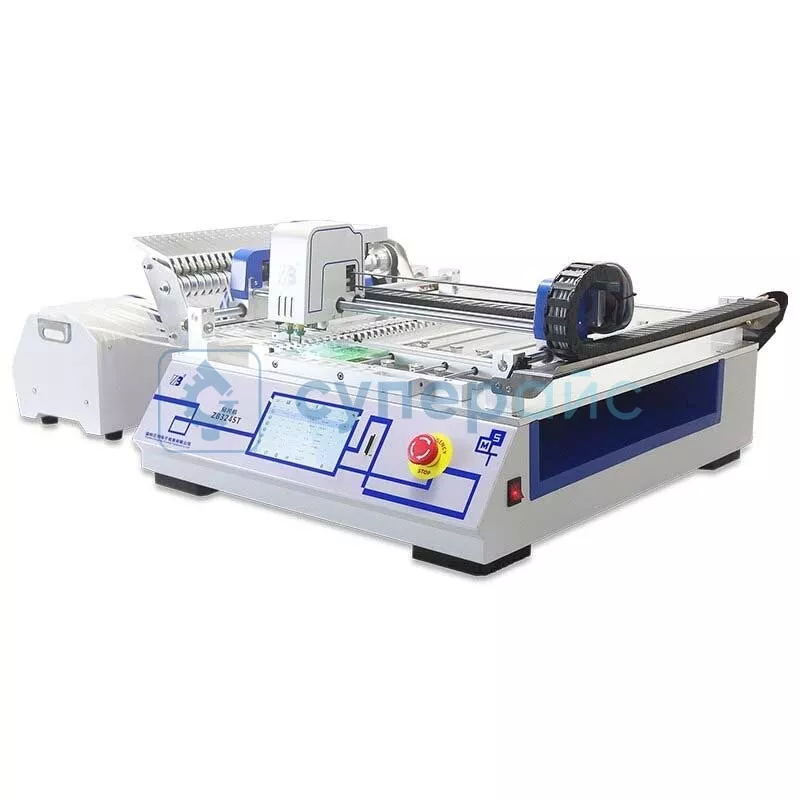

Установщик SMD компонентов Zhengbang ZB3245T
Технические характеристики ZHENGBANG ZB3245T
| Режим работы | автоматический |
| Количество монтажных головок | 2 |
| Тип монтажных головок | серия Juki |
| Средняя скорость | 5000 компонентов в час 6500 компонентов в час, теоретическая максимальная скорость |
| Точность позиционирования | 0,025 мм |
| Минимальный размер печатной платы | 10 x 10 мм |
| Максимальный размер печатной платы | 320 x 450 мм |
| Максимальная толщина печатной платы | ≤ 2 мм |
| Допустимое значение деформации печатной платы | < 1 мм |
| Максимальный диапазон перемещения по оси Z | 10 мм |
| Угол поворота по оси Z | 0 - 360° |
| Максимальный диапазон перемещения по оси X Y | 410 x 490 мм |

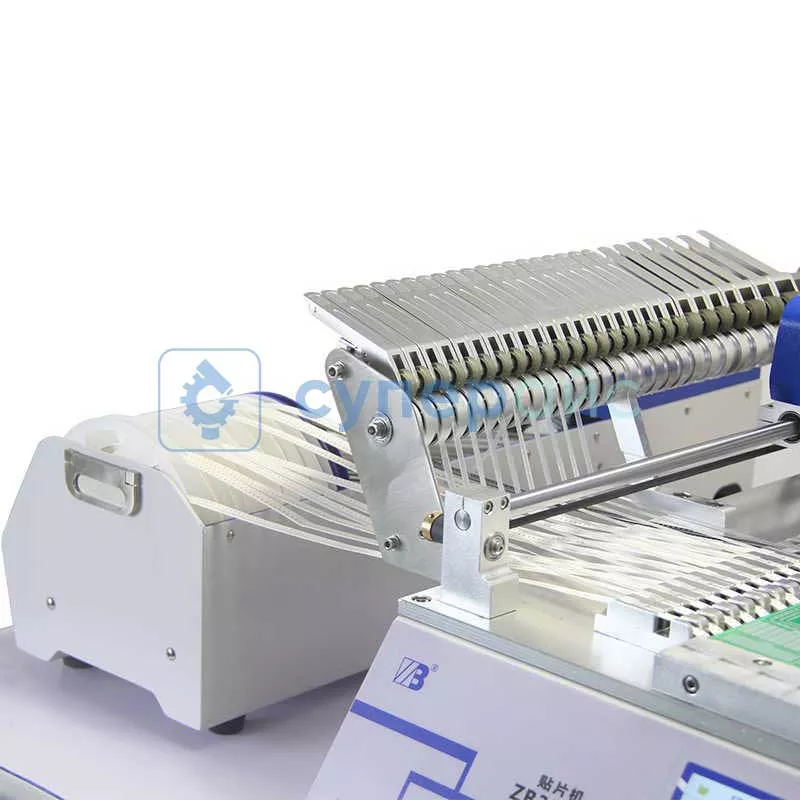

| Количество мест для питателей Feeder и ширина ленты | кол-во: 20, ширина: 8 мм кол-во: 4, ширина: 12 мм кол-во: 2, ширина: 16 мм кол-во: 1, ширина: 24 мм |
| Вибрационный питатель | специальный питатель ZHENGBANG |
| Применимые элементы | RC (0402, 0603, 0805, 1206 и другие) LED светодиоды (0603, 0805, 3014, 5050 и другие) Чип (SOT, SOP, QFN, BGA и другие) |
| Система управления | |
| Монитор | Сенсорный LCD, 7 дюймовый |
| Программное обеспечение | embedded HRM system |
| Совместимый формат файлов | CSV. TXT. |
| Общие характеристики | |
| Источник питания | 220 В ± 10% 50 Гц |
| Мощность давления вакуумного захватчика | 0,4 МПа |
| Мощность вакуумного захватчика | 150 Вт |
| Хранилище | 8 Гб (SD-карта Kingston) |
| Габариты | 800 x 780 x 380 мм |
| Вес брутто | 85 кг |
| Комплектация | установщик SMD компонентов Zhengbang ZB3245T – 1 шт вакуумные сопла - 5 шт драйвер шагового двигателя - 2 шт комплект держателя сопла - 1 шт электромагнитный клапан - 1 шт штифт для извлечения - 1 шт прижимной зажим - 2 шт опора прижимного зажима - 3 шт картридер - 1 шт набор уплотнительных колец - 1 шт стилус для сенсорного экрана - 1 шт смазка - 1 шт лопатка для смазки - 1 шт кисть - 1 шт пинцет - 1 шт набор шестигранных ключей - 1 шт кейс - 1 шт |
| Совместимость | Вакуумный захват Zhengbang TPJXZ-500 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-501 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-502 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-503 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-504 для SMT установщиков Вакуумный захватчик Zhengbang TPJXZ-505 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-506 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-507 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-508 для SMT установщиков |
Линия SMD монтажа Zhengbang ZB3245T
Zhengbang ZB3245T — производительный автоматический установщик SMD компонентов для их высокоточного монтажа на печатные платы. Модель объединила технологии и удобство эксплуатации, что делает её выбором для производственных линий разного масштаба. Надёжность и точность работы гарантируют автоматизированную сборку любых электронных устройств.
Функциональное оборудование для промышленных задач
Это высокотехнологичное оборудование для автоматического монтажа электронных компонентов с высокой точностью и скоростью. Угол поворота по оси Z 0–360° и продуманная система управления делают его выбором для любых сборочных линий.
Преимущества модели:
- Установщик предлагает точность позиционирования 0,025 мм, гарантируя качество сборки.
- Механизм привода монтажных головок позволяет монтировать компоненты в любом положении.
- Средняя скорость установки до 5000 компонентов в час помогает увеличить производительность линий сборки электроники.
- Интуитивно понятное управление облегчает настройку и эксплуатацию оборудования, снижает затраты на подготовку персонала и техобслуживание.
- Совместимость с различными форматами компонентов позволяет использовать этот установщик в разнообразных проектах, всегда получая качество монтажа.
Инвестируя в установщик СМД компонентов Zhengbang ZB3245T, вы получаете функциональное оборудование, способное повысить производительность и качество сборки электронных устройств. Это решение для предприятий, собирающих разные виды электроники. Устройство помогает значительно ускорить сборочный процесс и повысить качество продукции.
Обзорная таблица установщиков SMD компонентов Zhengbang
| Характеристики | ZB3245TS | ZB3245T | 3245TSS | ZB3545TP |
| Тип управления | Автоматический | |||
| Количество монтажных головок | 2 | 2 | 2 | 4 |
| Максимальная средняя скорость установки компонентов, комп./ч | 6000 | 6500 | 8000 | 7500 |
| Точность позиционирования, мм | 0,025 | |||
| Количество камер системы контроля | 2 | Нет | 4 | 6 |
| Количество мест для питателей Feeder | 27 | 27 | 54 | 38 |
| Максимальный диапазон перемещения по оси X Y | 430 x 530 мм | 410 x 490 мм | 450 x 530 мм | 655 x 575 мм |
| Максимальный диапазон перемещения по оси Z | 10 мм | 10 мм | 19 мм | 12 мм |
| Максимальный размер печатной платы | 320 x 450 мм | 320 x 450 мм | 320 x 450 мм | 350 x 450 мм |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
