Цифровой осциллограф DSO138 mini (набор для сборки)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JYE Tech DSO138 mini
| Характеристики портативного осциллографа | |
| Количество каналов | 1 |
| Частота дискретизации | 1 МВыб/с |
| Разрешение по вертикали | 12 бит |
| Полоса пропускания | 0 - 200 кГц |
| Чувствительность | 10 мВ/дел - 5 В/дел |
| Погрешность чувствительности | < 5% |
| Длина записи | 1024 байт |
| Входное сопротивление | 1 МОм / 20 пФ |
| Входное напряжение | 50 Vpp (1:1 датчик), 400 Vpp (10:1 зонд) |
| Режимы | DC, AC, GND |
| Коэффициент развертки | 10 мкс/дел - 500 с/дел |
| Режим развертки | автоматический, нормальный, однократный |
| Режим запуска | запуск по нарастающему или по спадающему фронту сигнала |
| Внешний запуск | TTL или LVTTL сигналы |
| Напряжение питания | DC 3,5 - 6 В |
| Потребляемый ток | 120 мА (при 5 А) |
| Возможность сохранения данных на ПК | есть |
| Поддержка программного обеспечения | Gnuplot |
| Общие характеристики | |
| Дисплей | 2,4-дюймовый цветной TFT-дисплей с разрешением 320 x 240 |
| Подсветка экрана | да |
| Габариты | 85 х 75 х 15 мм |
| Габариты коробки | 111 х 94 х 24 мм |
| Вес брутто | 85 г |
| Комплектация | осциллограф DSO DSO138mini – 1 шт |
| инструкция по эксплуатации – 1 шт | |
| Совместимость | Щуп к осциллографу с делителем P6060 (1:10, 60МГц) Щуп к осциллографу с делителем P6100 (1:10, 100МГц) Щуп к осциллографу с делителем Р2200 (1:10, 200МГц) |
Внимание! Прошивать осциллограф после сборки не требуется, поскольку он уже прошит.
Карманный осциллограф китайской компании JYETECH DSO138 mini (набор для сборки)
Цифровой осциллограф DSO138 mini. Обзор
Сборка компактного осциллографа из набора — хороший урок для обучения начинающего радиолюбителя или мастера по ремонту электронной техники. Компактный корпус, приемлемая полоса пропускания сигнала (частота до 200 кГц) и возможность доработки делают этот электронный прибор средством приобретения опыта.
Характеристики и возможности
Осциллограф DSO138 mini имеет 1 канал с частотой дискретизации 1 мс. Кнопочное управление позволяет выбирать режимы, чувствительность по вертикали и горизонтали, режимы работы триггера. Выбранная функция подтверждается на экране соответствующей аббревиатурой. Тестирование демонстрирует на подсвечиваемом жидкокристаллическом экране отображение синусоиды, прямого/обратного пилообразного напряжения, прямоугольных, треугольных импульсов, белого шума, ЭКГ.
Горизонтальную чувствительность можно изменять от 10 мкс/дел до 50 с/дел. Переключатель чувствительности по вертикали: одна клетка - 1 В, 0,1 В или 10 мВ. Параметры отображаются на экране.
Конструктор осциллографа DSO138 DIY KIT предлагает различные варианты его изменения и дополнения. На плате имеются штырьковые разъемы, в том числе, mini USB, для соединения я изделия с ПК.
Бюджетный карманный осциллограф до 200 кГц пригоден для оценки формы, параметров большинства сигналов в электронике, за исключением высокочастотной.
Сборка плат DSO138 mini

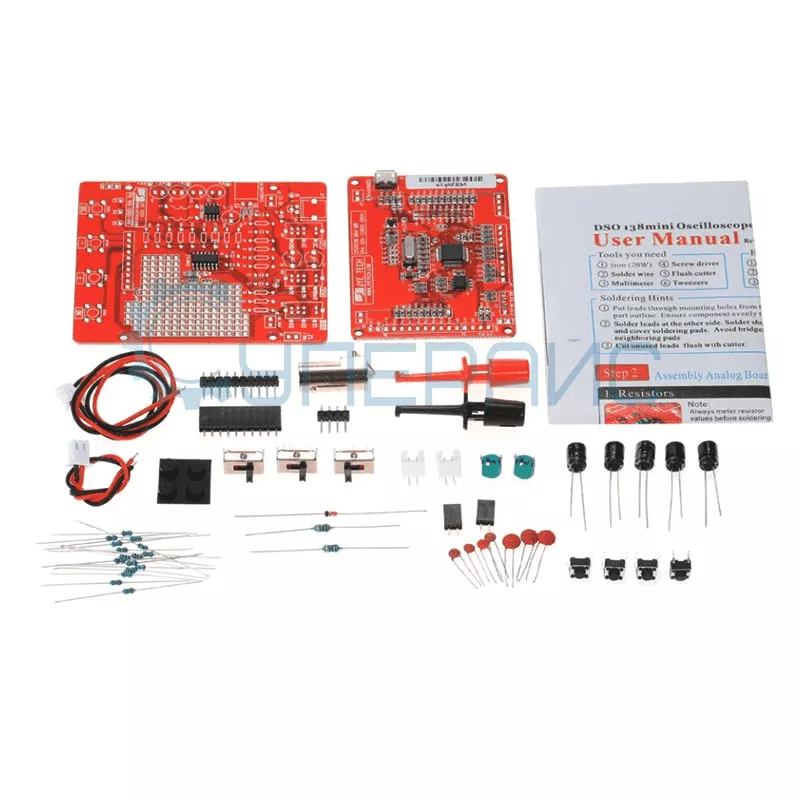

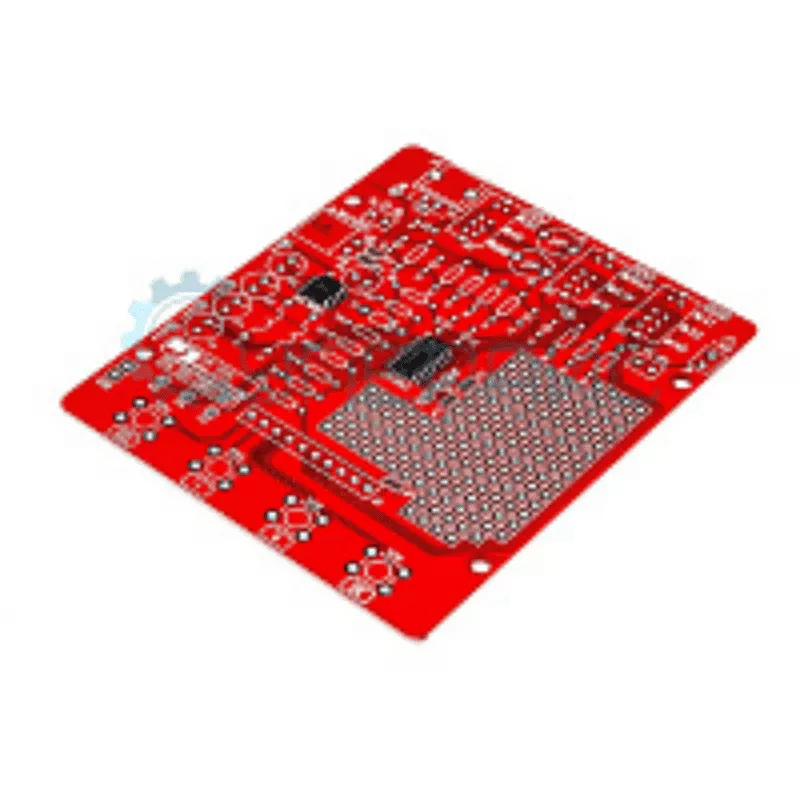

На платах предустановлены все SMD компоненты, микросхемы, кварцевый резонатор и разъем mini USB. Пайку следует начинать с резисторов и конденсаторов. Далее идут кнопки, электролитические конденсаторы, переключатели, многоштырьковые разъемы. Надписи на плате чёткие. Полярность элементов указана. Останется только установить подстроечные конденсаторы для калибровки и светодиод.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
